Produktparameter

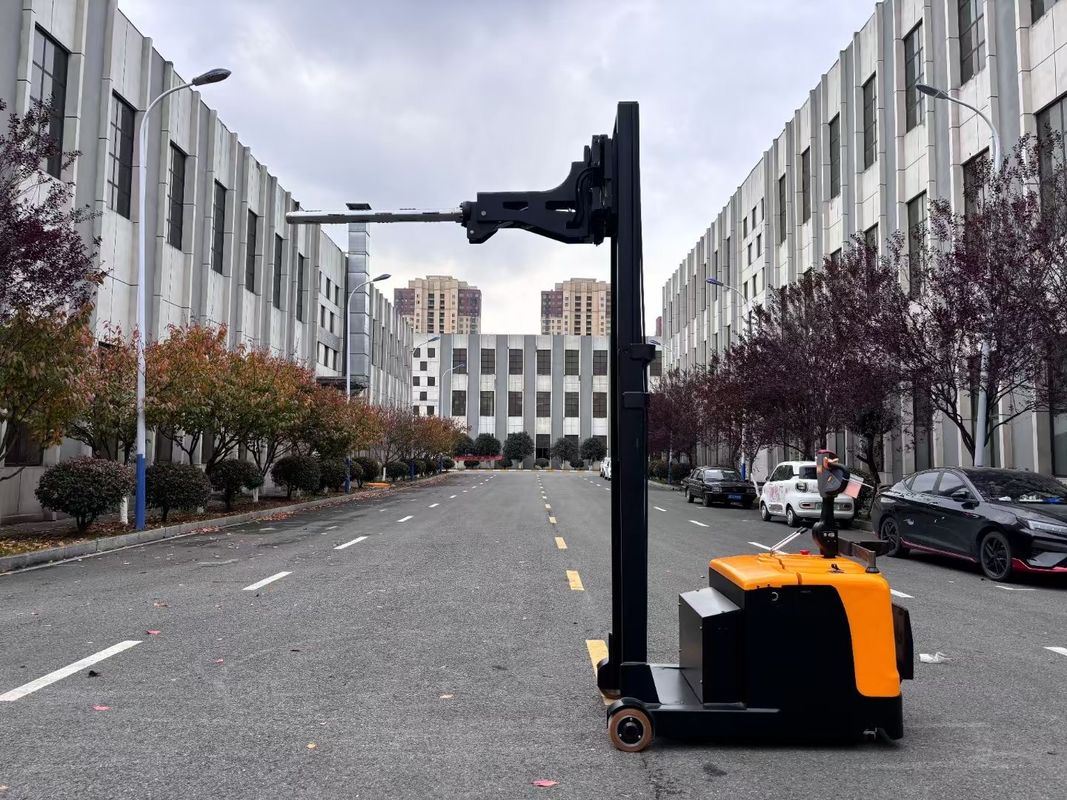

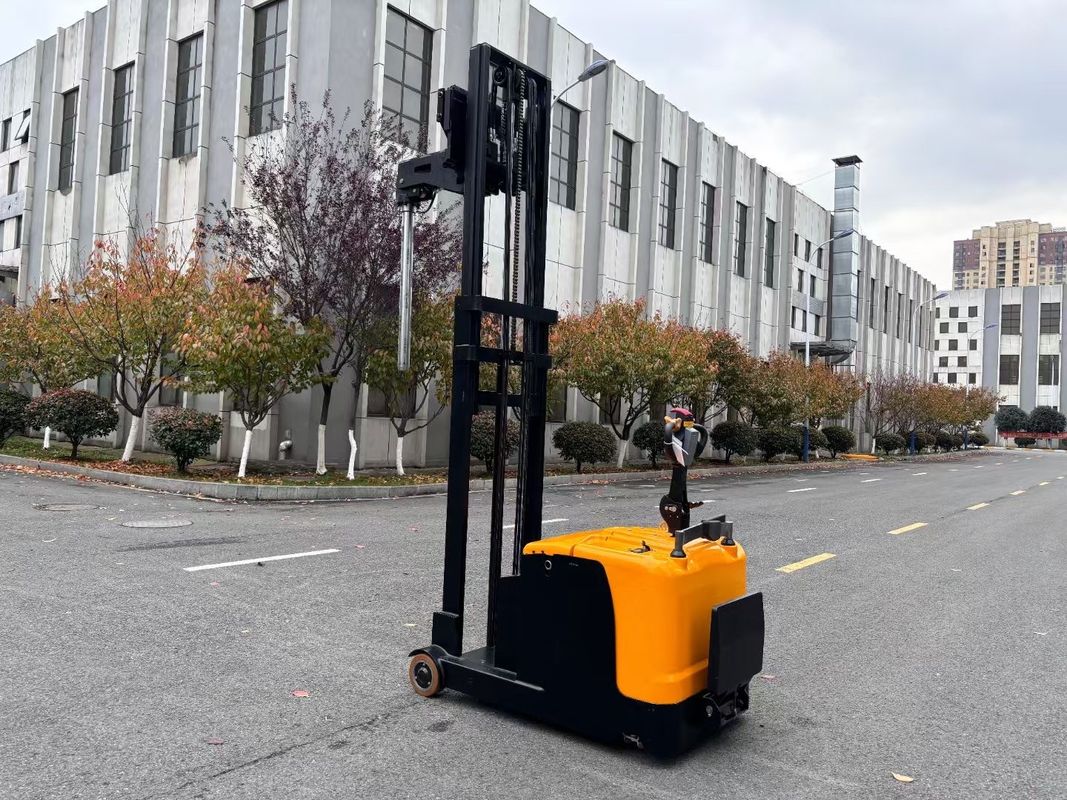

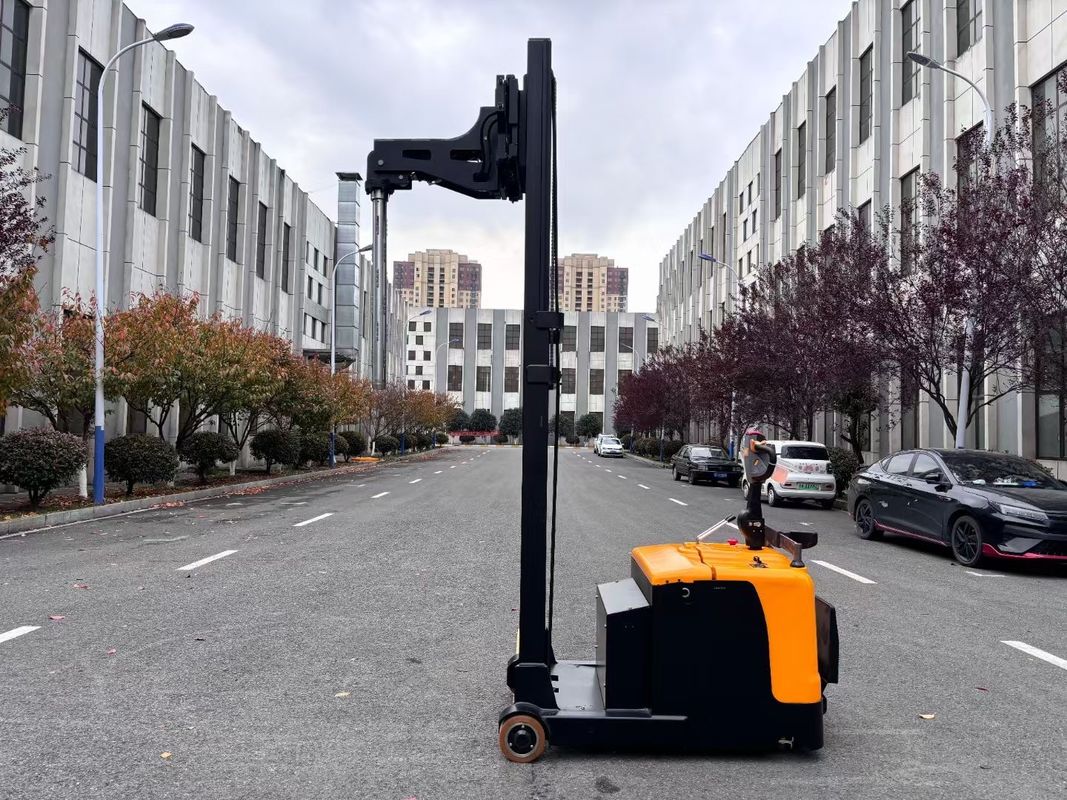

Nicht-Standard-Gas-Forklift mit Ausdehnungsachse
Nennlast: 600 kg
Aufzugshöhe: 3000 mm
Durchmesser der Ware: 600-1200 mm
Innerer Durchmesser der Waren: 76 mm
Drehwinkel: 90 °
Abstand zur Seitenverschiebung: ± 60 mm
Aufladespannung: 220V 60HZ europäische Norm
Kapazität der Batterie: 24V210AH
Curtis-Steuerungssystem
Elektronischer Steuerpedalschutzarm
| 型号 | Modell | CDD10B | CDD15B | CDD20B | |
| 驱动方式 | Typ der Energie | ∆-Säure-Blei-Säure-Batterie | |||
| 驾驶方式 | Fahrzeugart | 步驾 (踏板式) (Stand-on-Pedal-Modell) (Stand-on-Pedal-Modell) (Stand-on-Pedal-Modell) (Motortype) | |||
| 额定载荷 | Nennlast | Q ((kg) | 1000 | 1500 | 2000 |
| 起升高度 | Hebhöhe | H3 (mm) | 2500 | 2500 | 2500 |
| 总长踏板 收起/放下 Das ist nicht wahr. | Gesamtlänge, eingeschaltete/abgesetzte Pedale | L1 ((mm) | 2705/3100 | 2805/3200 | mit einer Breite von nicht mehr als 15 mm |
| 总宽 | Gesamtbreite | b1/b2 | 900/990 | 900/990 | 900/990 |
| 货叉 尺寸 | Abmessungen der Gabel | s/e/l ((mm) | 35/100/1070 | 35/100/1070 | 35/100/1070 |
| 货叉外宽调节范围 | Außenentfernung der Gabeln | b5 (mm) | 220 bis 700 | 266 bis 720 | 266 bis 720 |
| 门架 闭合高度 Die Höhe des Schranks | Mastschlusshöhe | H1 (mm) | 1835 | 1835 | 1835 |
| Freier Aufstieg | Freie Hebhöhe | H2 (mm) | / | / | / |
| 起升时门架最大高度 (含?? 货架) Aufstehen | Höchsthöhe des Masts beim Heben (einschließlich Regalen) | H4 (mm) | 3540 | 3540 | 3545 |
| ¥ Warenrahmenbreite | Breite der Belastungslehne | b3(mm) | 950 | 950 | 950 |
| 门架离地间隙 (Zwischenraum) | Mindesthöhe des Mastes vom Boden | mm | 100 | 100 | 100 |
| 整车离地间隙 (Grenze zwischen dem Fahrzeug und dem Fahrzeug) | Höhe des Fahrzeugs vom Boden | m (mm) | 68 | 68 | 68 |
| Manipulation Handgriffe | Höhe des Bedienhandgriffs | h5 ((mm) | 1510 | 1510 | 1510 |
| Speicherbatterie, Stromdruck/Nennkapazität | Batterie, Spannung/Kapazität | V/Ah | 24/210 | 24/210 | 24/210 |
| Batteriegewicht | Gewicht der Batterie | Weigerung | 190 | 190 | |
| 整车重量 (einschließlich Akku) | Fahrzeuggewicht (einschließlich Batterie) | Weigerung | 1800 | 2050 | 2170 |
| 驱动电机功率 ((S2-60min) | Antriebsmotorleistung (S2-60MIN) | kW | 1.6 (AC) | 1.6 (AC) | 2.2 (AC) |
| Aufzugsstromleistung | Kraft des Hubmotors | kW | 2.2 | 3 | 3 |
| Reifen | Reifen | 聚氨?? Polyurethan | |||
| Reifengröße, Antriebsrad | Abmessungen, Antriebsrad | mm | φ230x75 | φ230x75 | φ230x75 |
| Rollengröße | Die Abmessungen, das Laderad. | mm | φ210x85 | φ210x85 | φ210x85 |
| stabilisierte Rädergröße | Abmessungen des Stabilisierungsrads | mm | φ130x55 | φ130x55 | φ130x55 |
| 车轮数量,前/后 ((x=驱动轮) | Anzahl der Räder,Vorder/Hinter (x = Antriebsrad) | 2/1X-2 | 2/1X-2 | 2/1X-2 | |
| 轮距, Antriebseite | Radspur, Fahrseite | mm | 684 | 684 | 684 |
| 轮距, tragen schwer Seite | Radspur, Bärenseite | mm | 890 | 890 | 890 |
| 轴距 | Radstand | y(mm) | 1210 | 1310 | 1610 |
| 载荷中心 | Lastzentrum | C ((mm) | 500 | 500 | 500 |
| Vorhangdistanz | Vorderer Überhang | x(mm) | 145 | 145 | 150 |
| 转??半径 踏板收起/放下 Die Ausführung der | Umdrehungsradius, Pedale eingegriffen/abgesenkt | Wa ((mm) | 1505/1898 | 1605/1997 | 1900/2296 |
| 堆?? 通道宽度 (托盘1000x1200) 1200 跨货叉踏板 收起/放下 | Breite des Stapelkanals (Palette 1000x1200) 1200 Kreuzgabeln, Pedale eingegriffen/nach unten | (Meter) | 3000/3394 | 3100/3495 | 3400/3792 |
| 堆?? 通道宽度 ((托盘800x1200) 1200沿货叉 踏板收起/放下 堆?? 通道宽度 (托盘800x1200) 1200 沿货叉 踏板收起/放下 踏板收起/放下 踏板收起/放下 | Breite des Stapelkanals ((Palette 800x1200) 1200 entlang der Gabel, Pedale eingegriffen/nach unten | (Meter) | mit einer Breite von nicht mehr als 15 mm | 3212/3604 | 3510/3900 |
| 满载时桥负荷,驱动侧/承重侧 (Währungsbeförderung) | Volllast-Achsbelastung, Antriebsseite/Bärenseite | Weigerung | 530/2270 | 550/3000 | 530/3640 |
| Luftfahrtfahrzeuge mit einem Fahrrad | Beförderung ohne Last auf der Achse, Antriebsseite/Bärenseite | Weigerung | 1000/800 | 1220/830 | 1340/830 |
| Geschwindigkeit, voll/frei | Fahrgeschwindigkeit, Volllast/Nichtlast | in km/h | 4.0/5.5 | 4.0/5.5 | 4.0/5.5 |
| 起升速度,满/空载 (Aufstiegsgeschwindigkeit, voll/frei) | Zündgeschwindigkeit, volle Leistung/keine Last | m/s | 75/100 | 80/150 | 75/130 |
| Der Schritt nach unten ist voll. | Abstiegsgeschwindigkeit, Volllast/Nichtlast | mm/s | 180/100 | 200/105 | 200/95 |
| Höchste Aufstiegsfähigkeit, voll/frei (S2-5min) | Höchstklettern, volle Belastung/keine Belastung ((S2-5MIN) | % | 5/8. | 4/8. | 3/8. |
| 制动方式 | Bremsart | 电磁制动Elektromagnetische Bremse | |||
| 转向方式 | Typ der Lenkung | 电转向Elektronisches Lenken | |||
| Akkuwechselweise | Verfahren zum Austausch der Batterie | 吊取式 Liftart | |||
|
备注: Anhänger seitlicher Beweger, Gesamtlänge L1 erhöht 65mm, Gesamtbreite B2 erhöht 60mm, Stapelwegbreite erhöht 65mm. Anhänger seitlicher Beweger, Warenstange maximale Außenseite ist 660mm. Anmerkungen:Die Gesamtlänge von L1, die Gesamtbreite von B2 und die Breite des Stapelkanals werden um 65 mm, 60 mm bzw. 65 mm erhöht. |
|||||
Das Unternehmen behält sich das Recht vor, Produkt Konstruktion und Spezifikationen.Parameter sind Gegenstand zu ChAnge ohne Vorherige Bekanntmachung
