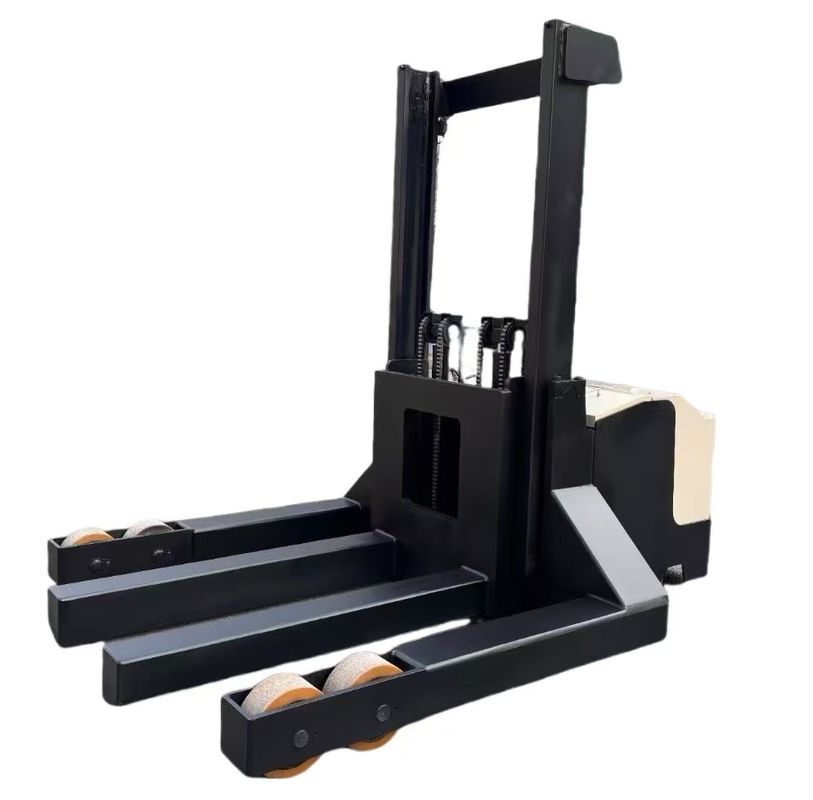

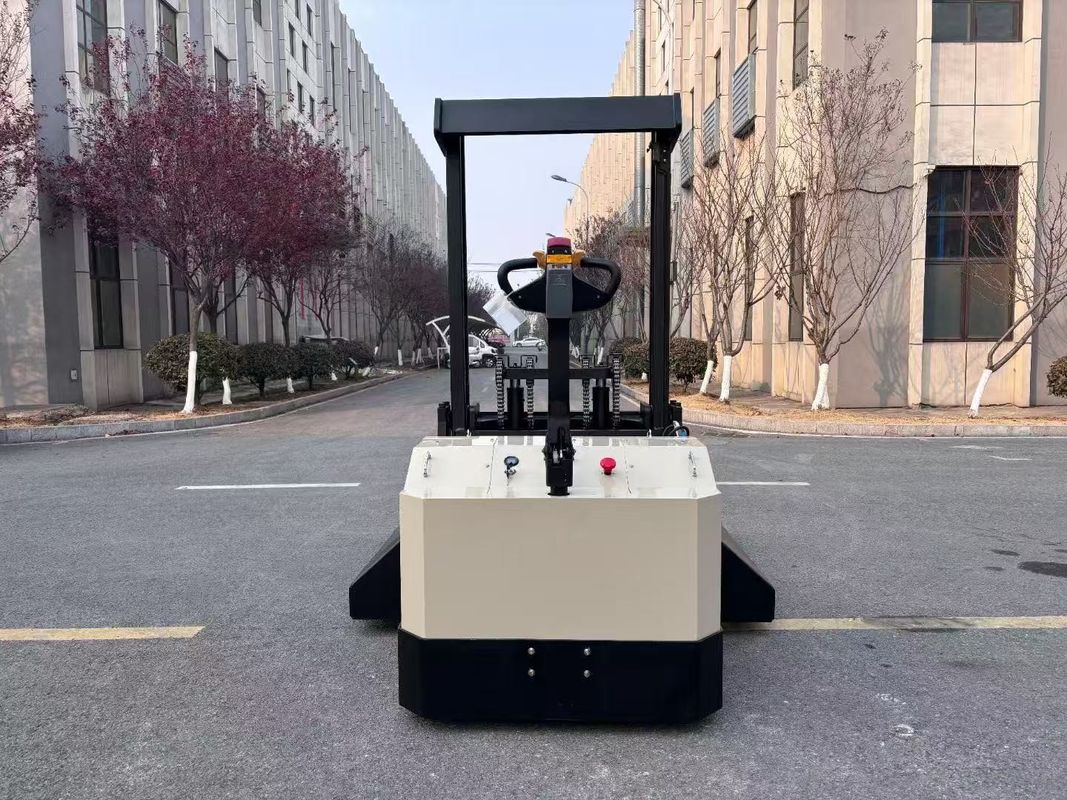

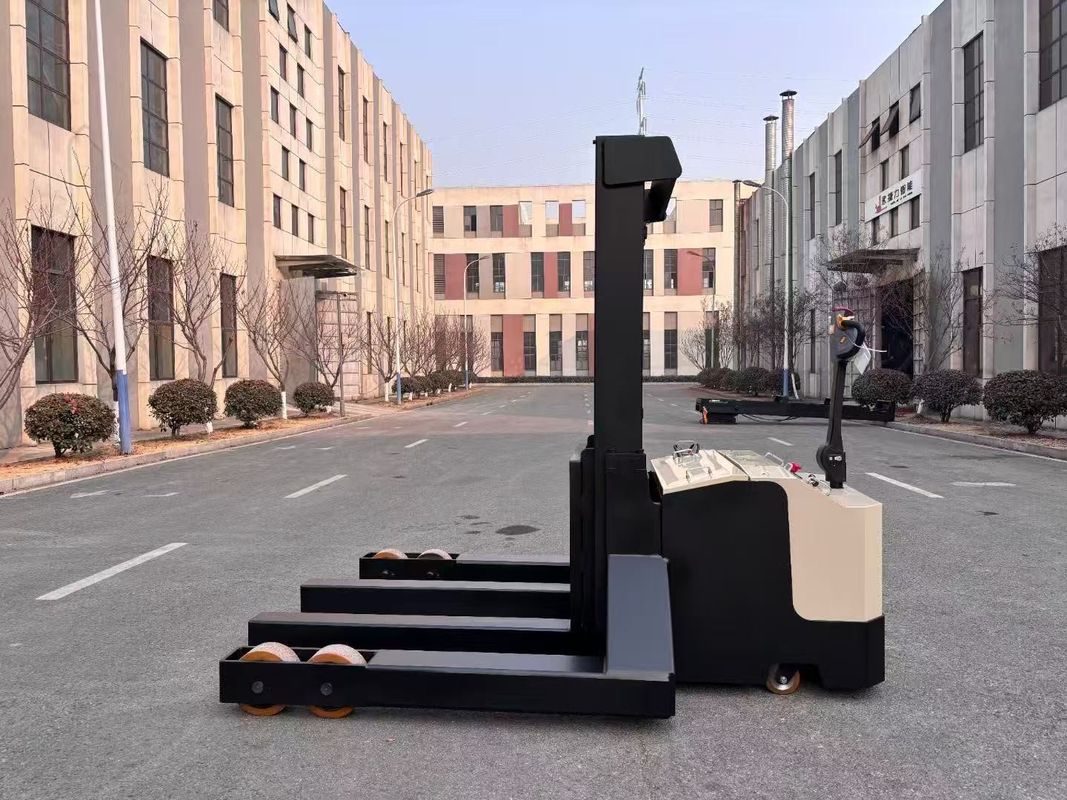

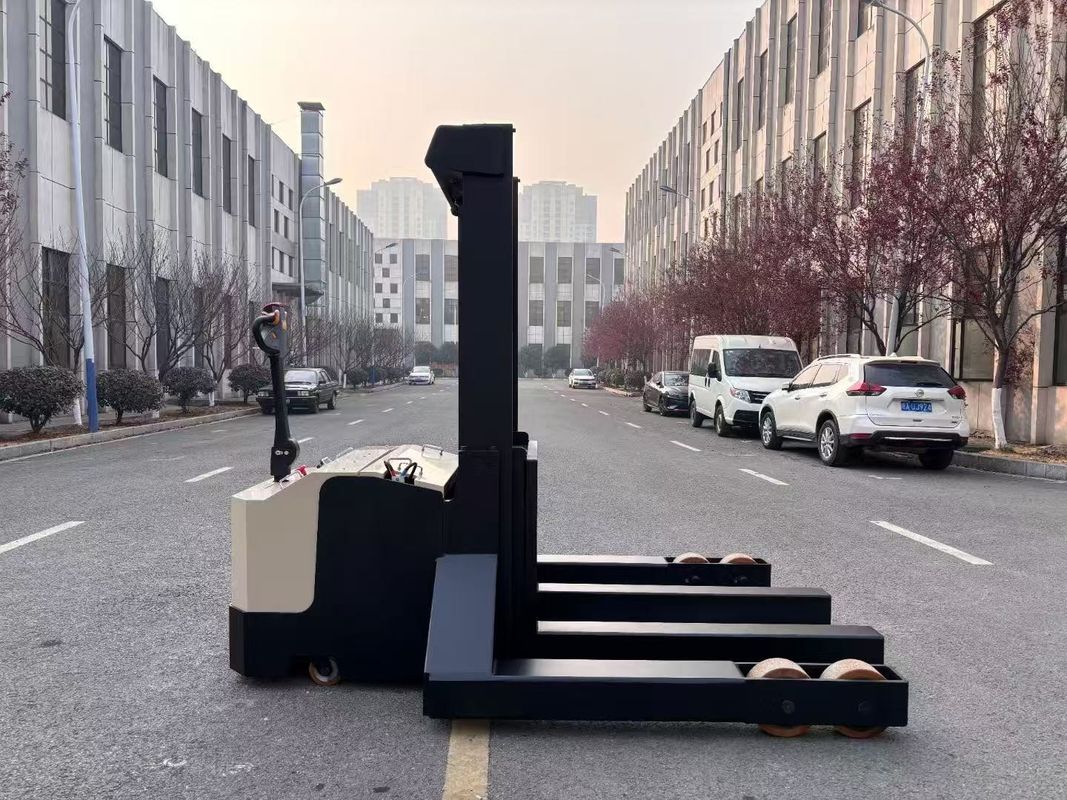

Nicht standardmäßige Gabelstapler Stacker
Nennlast: 5000 kg
Aufzugshöhe: 1200 mm
Stranglänge: 1550 mm
Strangbreite: 800 mm
Kapazität der Batterie: 48V300AH
Curtis-Steuerungssystem
Elektronisches Lenken
Metallplatten und -hülsen
Vorteil
Sicherheit / Sicher.
Erzeugnis Parameter
| 型号 | Modell | CDD30D-17 | |
| 驱动方式 | Typ der Energie | ∆-Säure-Blei-Säure-Batterie | |
| 驾驶方式 | Fahrzeugart | 步行式Walkie-Typ | |
| 额定载荷 | Nennlast | Q ((kg) | 5000 |
| 起升高度 | Hebhöhe | H3 (mm) | 1200 |
| 总长 | Gesamtlänge | L1 ((mm) | 2067 |
| 总宽 | Gesamtbreite | b1/b2 | mit einer Breite von nicht mehr als 20 mm |
| 货叉 尺寸 | Abmessungen der Gabel | s/e/l ((mm) | 65/190/1150 |
| 货叉 Außenseite | Außenbreite der Gabeln | b5 (mm) | 680 |
| 门架 闭合高度 Die Höhe des Schranks | Mastschlusshöhe | H1 (mm) | 2090 |
| 起升时门架最大高度 (含 货架) Aufstehungszeit | Höchsthöhe des Mastes beim Heben (einschließlich Lastrückenlehne) | H4 (mm) | 5100 |
| ¥ Warenrahmenbreite | Breite der Belastungslehne | b3(mm) | 800 |
| 货叉离地高度 ((minimum)) | Höhe der Gabel vom Boden (Minimum) | h6 ((mm) | 86 bis 88 |
| 整车离地间隙 (Grenze zwischen dem Fahrzeug und dem Fahrzeug) | Höhe des Fahrzeugs vom Boden (Minimum) | m ((mm) | 30 |
| Manipulation Handgriffe | Höhe des Bedienhandgriffs | h5 ((mm) | 1270 |
| Speicherbatterie, Stromdruck/Nennkapazität | Batterie, Spannung/Kapazität | V/Ah | 24/210 |
| Batteriegewicht | Gewicht der Batterie | Weigerung | 90 |
| 整车重量 (einschließlich Akku) | Fahrzeuggewicht (einschließlich Batterie) | Weigerung | 1370 |
| 驱动电机功率 ((S2-60min) | Antriebsmotorleistung (S2-60min) | kW | 1.5 (AC) |
| Aufzugsstromleistung | Kraft des Hubmotors | kW | 2.2 |
| Reifen | Reifen | 聚氨?? Polyurethan | |
| Reifengröße, Antriebsrad | Abmessungen der Reifen, Antriebsrad | mm | φ250x80 |
| Rollengröße | Abmessungen der Reifen, Bärrad | mm | φ85x70 |
| Gleichgewichtsrollen | Abmessungen des Waagrads | mm | φ130x55 |
| 车轮数量,前/后 ((x=驱动轮) | Anzahl der Räder,Vorder/Hinter (x = Antriebsrad) | 4/1X-3 | |
| 轮距, Antriebseite | Radspur, Fahrseite | mm | 545 |
| 轮距, tragen schwer Seite | Radspur, Bärenseite | mm | 490 |
| 轴距 | Radstand | y(mm) | 1421 |
| 载荷中心 | Lastzentrum | C ((mm) | 600 |
| Vorhangdistanz | Vorderer Überhang | x(mm) | 695 |
| 转 半径 | Drehradius | Wa ((mm) | 1637 |
| 堆?? 通道宽度 (托盘1000x1200) 1200 跨货叉 | Breite des Stapelkanals (Palette 1000x1200)1200 über die Gabeln | (Meter) | 2511 |
| 堆?? 通道宽度 ((托盘800x1200)1200沿货叉 | Breite des Stapelkanals (Palette 800x1200)1200 entlang der Gabeln | (Meter) | 2482 |
| 满载时桥负荷,驱动侧/承重侧 (Währungsbeförderung) | Vollbelastung auf der Achsseite, Antriebseite/Bäreseite | Weigerung | 1016/2354 |
| Luftfahrtfahrzeuge mit einem Fahrrad | Beförderung ohne Last auf der Achse, Antriebsseite/Bärenseite | Weigerung | 900/470 |
| Geschwindigkeit, voll/frei | Fahrgeschwindigkeit, Volllast/Nichtlast | in km/h | 3.5/4.0 |
| 起升速度,满/空载 (Aufstiegsgeschwindigkeit, voll/frei) | Aufzugsgeschwindigkeit, volle Last/keine Last | mm/s | 80/125 |
| Der Schritt nach unten ist voll. | Abstiegsgeschwindigkeit, Volllast/Nichtlast | mm/s | 160/105 |
| Maksimaler Anstiegsvermögen (S2-5min) | Höchstklettern, volle Belastung/keine Belastung (S2-5min) | % | 6/10 |
| 制动方式 | Bremsart | 电磁制动Elektromagnetische Bremse | |
| 转向方式 | Typ der Lenkung | 机械转向Mechanische Steuerung | |
| Akkuwechselweise | Verfahren zum Austausch der Batterie | 吊取式 Liftart | |
|
Hinweis:1, oben ist die CDD20D-Fork Außenseite für 680mm,载荷曲线Oben ist die Lastkurve der CDD20D-Fork mit Außenseite von 680mm 2Bei der Außenseite der Gabel beträgt die CDD20D keine Last, wenn die Lichthöhe 1600~2500mm beträgt; bei der Auffahrhöhe 2500~5000mm beträgt die Auffahrhöhe 1500kg.Wenn die Hebhöhe 2500~5000mm beträgtDie Ladung. wird entsprechend anhand der Standardlastkurve um 150 kg reduziert. |
|||
